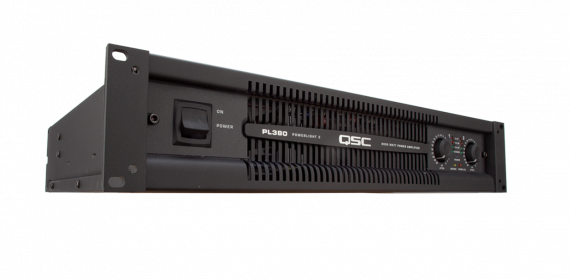

Підсилювач потужності - QSC PL 380

QSC PL380 – флагманський 2-канальний підсилювач потужності із серії PowerLight 3, розроблений компанією QSC для найвибагливіших концертних та стаціонарних аудіоустановок, таких як турові системи, театри, клуби та великі інсталяції. Пристрій використовує запатентовану технологію PowerLight™ з імпульсним джерелом живлення, що забезпечує високу ефективність (85% plug-to-plug), зниження ваги (11 кг) та усунення шуму змінного струму. Підсилювач оснащений топологією класу D, що забезпечує потужність до 4000 Вт на канал (2 Ом) та 8000 Вт у мостовому режимі (4 Ом). Вбудовані функції включають кліппери, що виключаються, вибираються низькочастотні фільтри (3 Гц, 30 Гц, 50 Гц) і три варіанти посилення (26 дБ, 32 дБ, 1.2 В). Підтримка Q-SYS через DataPort дозволяє здійснювати віддалене керування та моніторинг, а також інтеграцію з DSP-модулями (наприклад, DSP-4). Підсилювач оснащений міцними роз'ємами Neutrik PowerCon, SpeakON та "Touch-Proof" binding posts, а також XLR та блоками введення для зручної комутації. Система охолодження з алюмінієвими радіаторами та наскрізною вентиляцією забезпечує надійність при високих навантаженнях.

QSC PL380 ідеально підходить для професійних аудіосистем у концертних залах, турових сетапах, театрах, клубах та великих інсталяціях. Пристрій здатний працювати з низькоомними навантаженнями (2-8 Ом) і забезпечує високу потужність для сабвуферів і лінійних масивів. Підтримка Q-SYS робить його відповідним для складних систем з віддаленим керуванням, таких як стадіони та конференц-центри. Підсилювач сумісний з акустичними системами QSC та JBL, забезпечуючи високу продуктивність для живих виступів та стаціонарних установок.

Основні особливості:

• Технологія PowerLight™: Імпульсне джерело живлення знижує вагу, усуває гул змінного струму та підвищує якість звуку.
• Клас D: Висока потужність (до 4000 Вт на канал при 2 Ом) з мінімальними втратами та низьким енергоспоживанням.
• Q-SYS інтеграція: DataPort (HD-15) для віддаленого керування, моніторингу та DSP-обробки через Q-SYS або DSP-4 модуль.
• Гнучкість налаштувань: Три варіанти посилення (26 дБ, 32 дБ, 1.2 В), кліппери, що відключаються, НЧ-фільтри (3 Гц, 30 Гц, 50 Гц).
• Комутація: Входи XLR (M/F) та Phoenix, виходи Neutrik SpeakON та binding posts, паралельне підключення для loop-through.
• Охолодження: Наскрізна вентиляція з алюмінієвими радіаторами, тихі вентилятори зі змінною швидкістю.
• Захист: Від короткого замикання, перегріву, перевантаження, ВЧ-перешкод, DC-помилок, з плавним включенням/вимиканням.
• Надійність: Знімні регулятори із захисною пластиною для запобігання несанкціонованому доступу.

Технічні характеристики:

• Тип: Підсилювач потужності для професійних інсталяцій
• Клас посилення: D
• Кількість каналів: 2
• Вихідна потужність (THD 1%, обидва канали активні):
• Стерео режим:
  • 8 Ом, 1 кГц: 1500 Вт x 2
  • 4 Ом, 1 кГц: 2500 Вт x 2
  • 2 Ом, 1 кГц: 4000 Вт x 2 (режим burst)
  • Мостовий режим:
  • 8 Ом, 1 кГц: 5000 Вт
  • 4 Ом, 1 кГц: 8000 Вт
• Частотний діапазон: 20 Гц – 20 кГц (+0/-0.2 дБ, 1 Вт)
• Співвідношення сигнал/шум: >104 дБ (A-зважене, 20 Гц – 20 кГц)
• Коефіцієнт нелінійних спотворень (THD):
• 20 Гц – 3 кГц, 3 дБ нижче за кліпінг: <0.05%
• 20 Гц – 20 кГц, 20 дБ нижче за кліпінг: <0.2%
• Інтермодуляційні спотворення (IMD, 60 Гц та 7 кГц, 4:1): <0.2%
• Коефіцієнт демпфування: >200 (8 Ом, 20 Гц – 1 кГц)
• Максимальне посилення: 39.1 дБ (1.2 В налаштування)
• Вхідна чутливість:
  • 8 Ом: 3.28 В (26 дБ), 1.74 В (32 дБ), 1.2 В
  • 4 Ом: 2.67 В (для повної потужності)
• Максимальний вхідний рівень: +22 дБу (9.75 RMS)
• Вхідний опір:
  • Балансне: 10 кОм
  • Небалансне: 5 кОм
• Опір навантаження:
  • Стерео: 2–8 Ом
  • Мостовий режим: 4–8 Ом

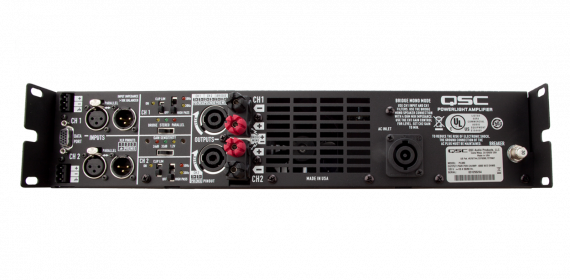

• Входи:
  • Аналогові: 2 x XLR (Male/Female), 2 x Phoenix (3-pin, балансні)
  • DataPort: HD-15 (для Q-SYS/DSP-4, паралельно з XLR)
• Виходи: Акустичні: 2 x Neutrik SpeakON (Ch 1 для стерео/моста), 2 x 5-way binding posts
• Управління та індикація:
  • Передня панель: LED (живлення, сигнал, кліпінг, несправність, режими)
  • Задня панель: Перемикачі режимів (Bridge/Stereo/Parallel), посилення (26 дБ/32 дБ/1.2 В), НЧ-фільтрів (3/30/50 Гц)
  • Мережа: Q-SYS через DataPort (TCP/IP)
• Охолодження: Наскрізна вентиляція, алюмінієві радіатори, вентилятори зі змінною швидкістю (~47 дБ на 1 м)
• Захист: Коротке замикання, розімкнений ланцюг, перегрів, ВЧ-перешкоди, DC, активне обмеження пускового струму
• Живлення: Мережа ~100-240 В, 50/60 Гц (Neutrik PowerCon, 30 А; ранні моделі з фіксованим кабелем)
• Споживана потужність:
• Холостий хід: ~120 Вт
• 1/8 потужності (4 Ом, рожевий шум): ~800 Вт
• Режим очікування: <1 Вт
• Габарити (Ш x В x Г): 483 x 89 x 397 мм (2U, глибина від монтажних рейок)
• Вага: 11 кг (10 кг без кабелю живлення)
• Монтаж: Рековий, 19", 2U, кріплення в комплекті
• Конструкція: Сталевий корпус, алюмінієві радіатори, чорний колір
• Сертифікації: UL, CE, RoHS/WEEE, FCC Class B
• Аксесуари в комплекті: Силовий кабель (PowerCon), Phoenix-роз'єми, керівництво
