100 Вольт у звукових системах: що це і чому про це варто знати

Чому в одному кафе музика звучить рівно і приємно в кожному куті, а в іншому - біля барної стійки оглушує, а в дальньому залі вже ледве чути? Одна з відповідей криється в тому, яка технологія використовується всередині системи озвучування. І називається вона - 100-вольтова лінія.

Якщо ви коли-небудь плануєте озвучити кафе, магазин, школу, офіс, склад або торговий зал - ця тема безпосередньо стосується вас. Навіть якщо ви ніколи не займалися звуком професійно. Адже помилка на етапі вибору технології - це переробка всієї системи з нуля. А це і гроші, і час, і нерви.

Звідки взялися «100 Вольт»

Стандарт 100V з'явився ще в середині 20 століття - і одразу вирішив одну з головних проблем професійного звуку: як передати аудіосигнал на велику відстань без втрати якості і без необхідності тягнути товсті дорогі кабелі до кожної колонки.

Першими користувачами стандарту стали залізничні вокзали, аеропорти та великі адміністративні будівлі. Там потрібно було озвучити величезні площі десятками динаміків - і зробити це надійно. 100V впорався із завданням ідеально. Адже фізика на його боці: що вище напруга сигналу в лінії - то менші втрати при передачі на великі відстані.

Сьогодні цей стандарт використовується по всьому світу. Торговельні мережі, школи, лікарні, офісні комплекси, виробничі цехи - скрізь, де потрібно надійно і рівномірно озвучити великий простір із мінімумом обладнання. Стандарт живе вже десятки років - і старіти не збирається.

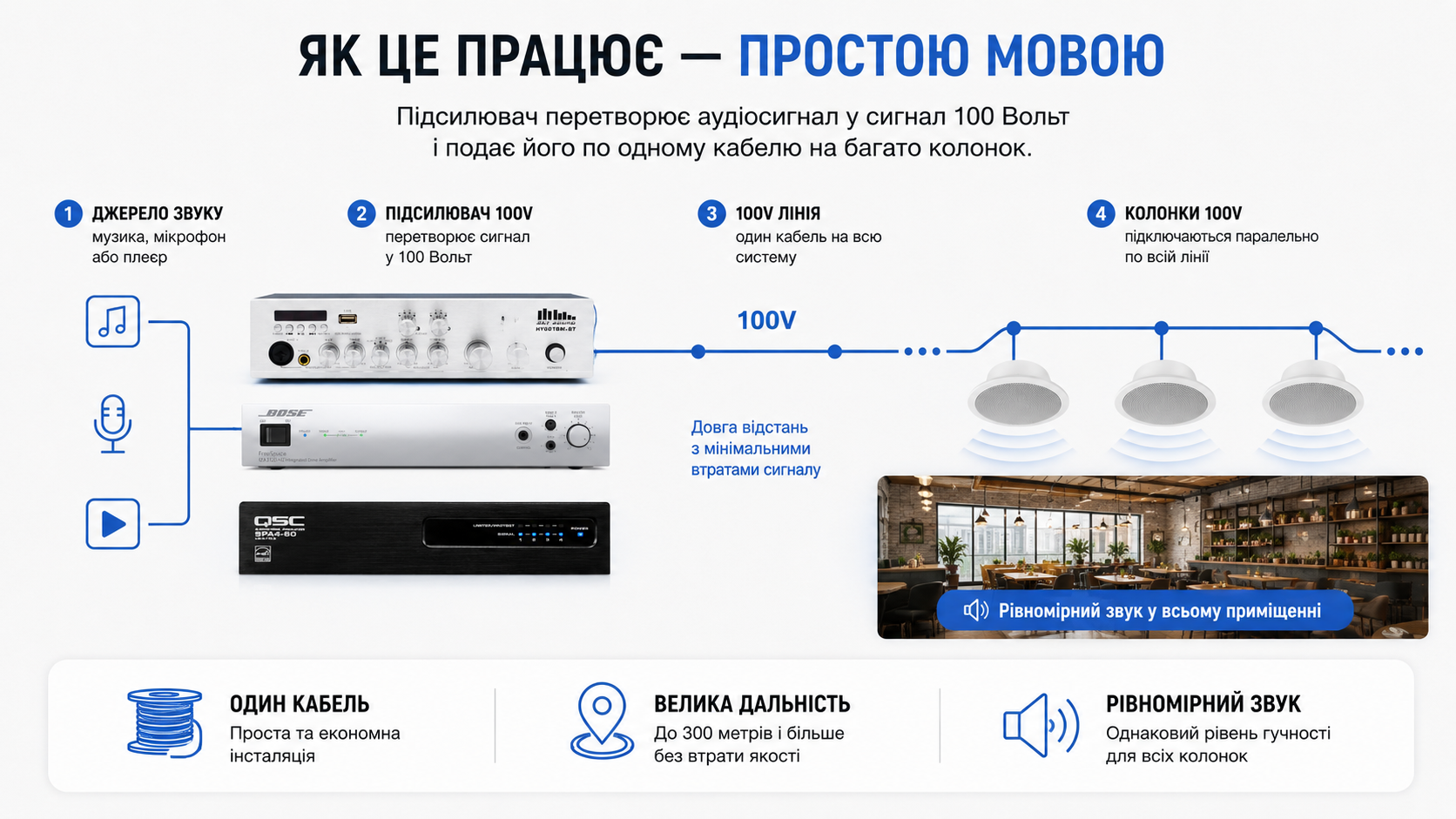

Як це працює - простою мовою

Не поспішайте лякатися. Пояснити принцип роботи 100V-лінії можна буквально у трьох кроках:

Підсилювач підвищує напругу. Звичайний аудіосигнал трансформується до рівня 100 Вольт.
Сигнал іде по лінії. Усі колонки підключені до одного спільного дроту - як лампочки в гірлянді. Кабель може тягнутися на сотні метрів без помітних втрат.
Трансформатор у колонці знижує напругу назад. Кожна колонка оснащена вбудованим трансформатором, який «перекладає» сигнал у зрозумілий для динаміка рівень.

Гарна аналогія: саме так працює передача електроенергії в міських мережах. Електростанція підвищує напругу для передачі на великі відстані - тому що що вища напруга, то менші втрати в дротах. Трансформаторна підстанція біля вашого будинку знижує її до звичних 220V. У 100V-звуку принцип той самий.

Саме тому таку систему називають трансляційною - вона створена для трансляції звуку на великі площі та відстані, а не для концертного підсилення.

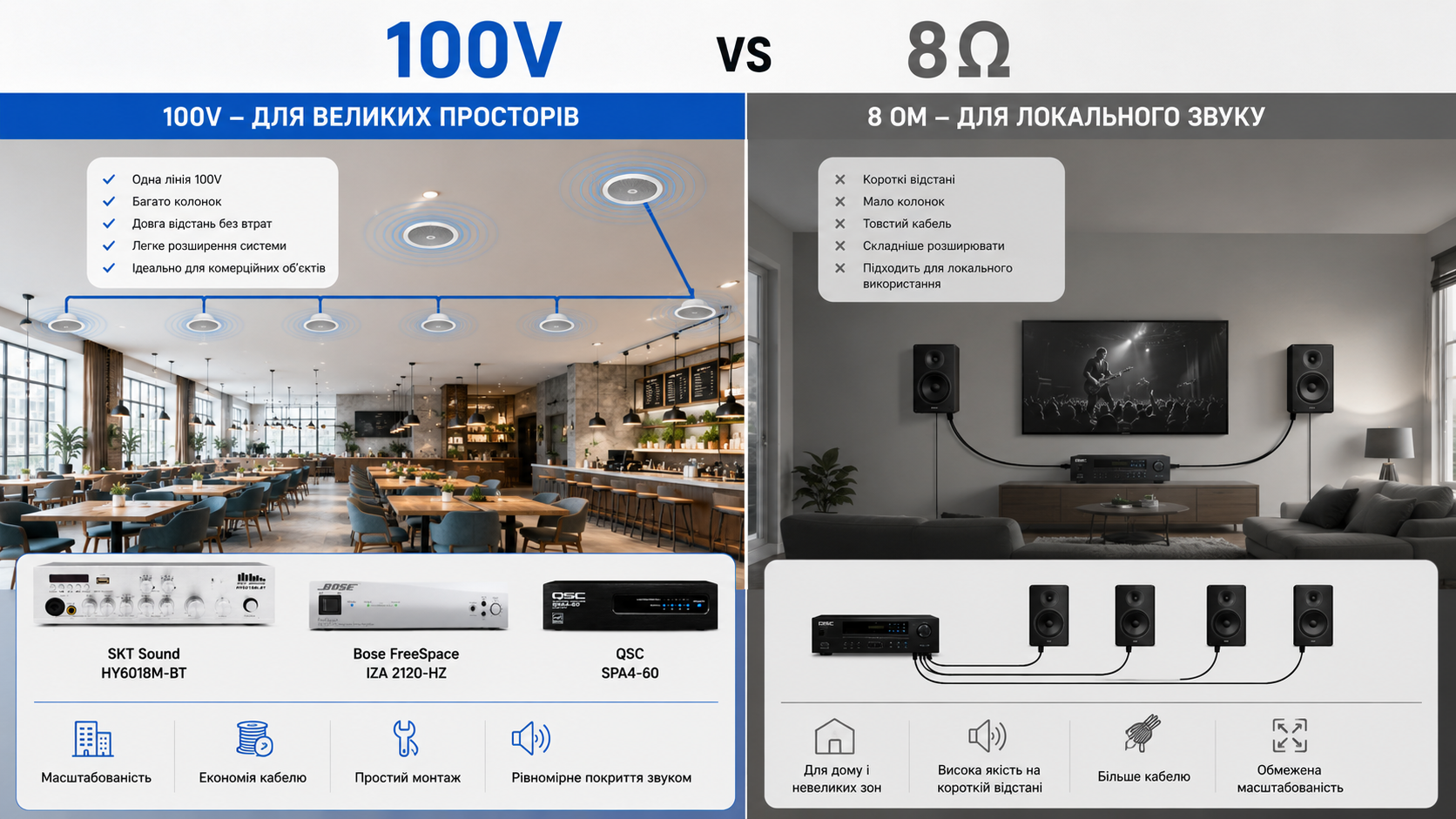

Чим 100V відрізняється від звичайної акустики

Багато хто плутає трансляційні системи зі звичайною побутовою або концертною акустикою. Це принципово різні речі - не краще або гірше, а просто створені для різних завдань. Адже молоток і скрипка обидва хороші - але кожен на своєму місці.

Параметр	100V (трансляційна)	4/8 Ом (низькоомна)
Дальність лінії	Сотні метрів без втрат	До 10-15 м
Кількість колонок	Десятки на один підсилювач	2-4 на підсилювач
Гнучкість підключення	Висока, можна додавати/прибирати	Обмежена імпедансом
Якість Hi-Fi	Не мета системи	Висока
Керування зонами	Вбудовано в підсилювач	Потребує додаткового обладнання
Типове застосування	Кафе, магазини, школи, склади	Дім, студія, концертна сцена
Вартість інсталяції	Нижча при великій кількості точок	Вища при масштабуванні

Головний висновок: 100V - це не конкурент Hi-Fi, це інший інструмент. Однак у своєму завданні - рівномірно озвучити великий простір із десятками колонок - у нього просто немає конкурентів.

Трансляційний підсилювач потужності SKY SOUND MP-150 (5-ZONE)

Акція
− 10%

Трансляційний підсилювач потужності SKY SOUND MP-150 (5-ZONE)

Потужність, Вт: 150 Вт
Джерело живлення: 220V
Особливості: з bluetooth, fm-радіо, usb/sd (mp3) програвач
Застосування: Для школи, Для кафе, Для магазину, Для дому, Для конференц зали
Пульт ДУ: Є
Режим роботи: 100V - трансформатор, 4-16 Ом - низькоомний
Входи: RCA
Тип: Моно
Мікрофонні входи: 2 Входи
Тип підсилювачів: багатозонний
Кількість зон: 5 зон
Тип зон: Вимикаються (нерегульовані)

Є в наявності

6 075.00 UAH 6 750.00 UAH

Де застосовується 100V - конкретні приклади

Погляньмо на реальні сценарії. Швидше за все, один із них - саме ваш випадок.

Кафе та ресторани

Фонова музика має звучати рівно - біля барної стійки, в центрі залу і біля туалету в дальньому куті. Кілька стельових колонок на одному трансляційному підсилювачі вирішують це завдання елегантно і недорого.

Магазини та торговельні центри

Тут рахунок іде на десятки колонок. Простягнути від підсилювача одну лінію на весь поверх і підключити до неї 20-30 динаміків - саме для цього і придуманий стандарт 100V.

Школи та офіси

Одночасно - система фонової музики і система оповіщення. Трансляційний підсилювач із мікрофонним входом дозволяє в будь-який момент перервати музику і зробити оголошення на весь поверх або будівлю.

Склади та виробництва

Великі площі, високі стелі, довгі прольоти. Сотні метрів кабелю - не проблема. Гучне та розбірливе оповіщення - саме те, що потрібно у виробничому середовищі.

Конференц-зали та бізнес-центри

Багатозонні підсилювачі дозволяють керувати звуком у різних приміщеннях незалежно. У переговорній - тиша, в лобі - музика, в актовому залі - доповідь. Усе це з одного пристрою.

Трансляційний підсилювач - серце системи

Трансляційний підсилювач - це не просто «підсилювач потужніший». Це спеціалізований пристрій, створений саме для роботи в 100V-системах. Адже саме він формує високовольтну лінію, до якої підключаються всі колонки.

Однозонні та багатозонні

Однозонні - весь сигнал іде в одну лінію. Підходять для невеликих об'єктів: одна кімната, один торговий зал, одне кафе.
Багатозонні - підсилювач керує кількома незалежними лініями. Можна ввімкнути музику тільки в залі, а не на кухні. Або зробити оголошення тільки на першому поверсі.

Як розрахувати потрібну потужність

Просте правило: сумарна потужність усіх колонок у лінії не повинна перевищувати потужність підсилювача. При цьому рекомендується залишати запас 20-30% - щоб підсилювач не працював на межі і служив довше.

Приклад: 10 стельових колонок по 6 Вт кожна = 60 Вт сумарного навантаження. Підсилювач потрібен мінімум на 80 Вт - краще на 100 Вт.

Додаткові функції - на що звернути увагу

Функція	Навіщо потрібна	Кому важливо
Мікрофонний вхід	Оголошення поверх музики	Магазини, школи, офіси
FM/AM-тюнер	Джерело музики без додаткового обладнання	Невеликі кафе, торговельні точки
USB/SD-плеєр	Відтворення з флешки	Скрізь, де немає стримінгового сервісу
Bluetooth	Підключення телефону або планшета	Кафе, невеликі заклади
Ethernet/IP	Керування через мережу, інтеграція з IP-системами	Великі об'єкти, торговельні мережі
Сирена/пріоритет	Аварійне оповіщення	Обов'язково для установ
Режим Low-Z (4/8 Ом)	Підключення звичайних колонок додатково	Змішані інсталяції

На ринку України широко представлені підсилювачі брендів SKY SOUND, JBL, Crown, Yamaha, RCF, AUDAC, Fonestar - від компактних моделей на 50 Вт до потужних багатозонних пристроїв на 4x300 Вт і вище.

Трансляційний підсилювач потужності JBL CSA 140Z

Немає у наявності

19 473.00 UAH 0.00 UAH

Трансляційний підсилювач Fonestar PROX-240Z

Немає у наявності

37 269.00 UAH 0.00 UAH

Трансляційний підсилювач потужності Audac SCP212

Є в наявності

44 074.00 UAH 0.00 UAH

Трансляційний підсилювач Fonestar MPZ-6241

Є в наявності

60 555.00 UAH 0.00 UAH

Трансляційний підсилювач потужності Bose PowerSpace P21000A

Є в наявності

99 373.00 UAH 0.00 UAH

Підсилювач Crown DCi 4|300

Немає у наявності

129 624.00 UAH 0.00 UAH

Колонки для 100V - що важливо знати

Тут важливо зрозуміти одну річ одразу: не можна просто взяти звичайну побутову колонку і підключити її до 100V-лінії. Це не спрацює - і може пошкодити обладнання. Адже звичайний динамік розрахований на низьку напругу і низькоомне підключення.

Колонки для 100V оснащені вбудованим трансформатором із кількома відводами потужності. Це означає, що для кожної колонки можна вибрати, скільки ватів вона буде «брати» із загальної лінії: наприклад, 2W, 4W або 8W - залежно від того, наскільки голосно має звучати саме ця точка.

Типи колонок та їхнє застосування

Стельові (вбудовувані) - найпопулярніший варіант для кафе, офісів, магазинів. Непомітні, дають рівномірне покриття площі.
Настінні - для коридорів, сходових прольотів, зон із високими стелями.
Підвісні (прожекторні) - для складів, виробництв, великих залів із високими стелями.
Рупорні - для вулиці, стадіонів, територій із високим рівнем шуму.

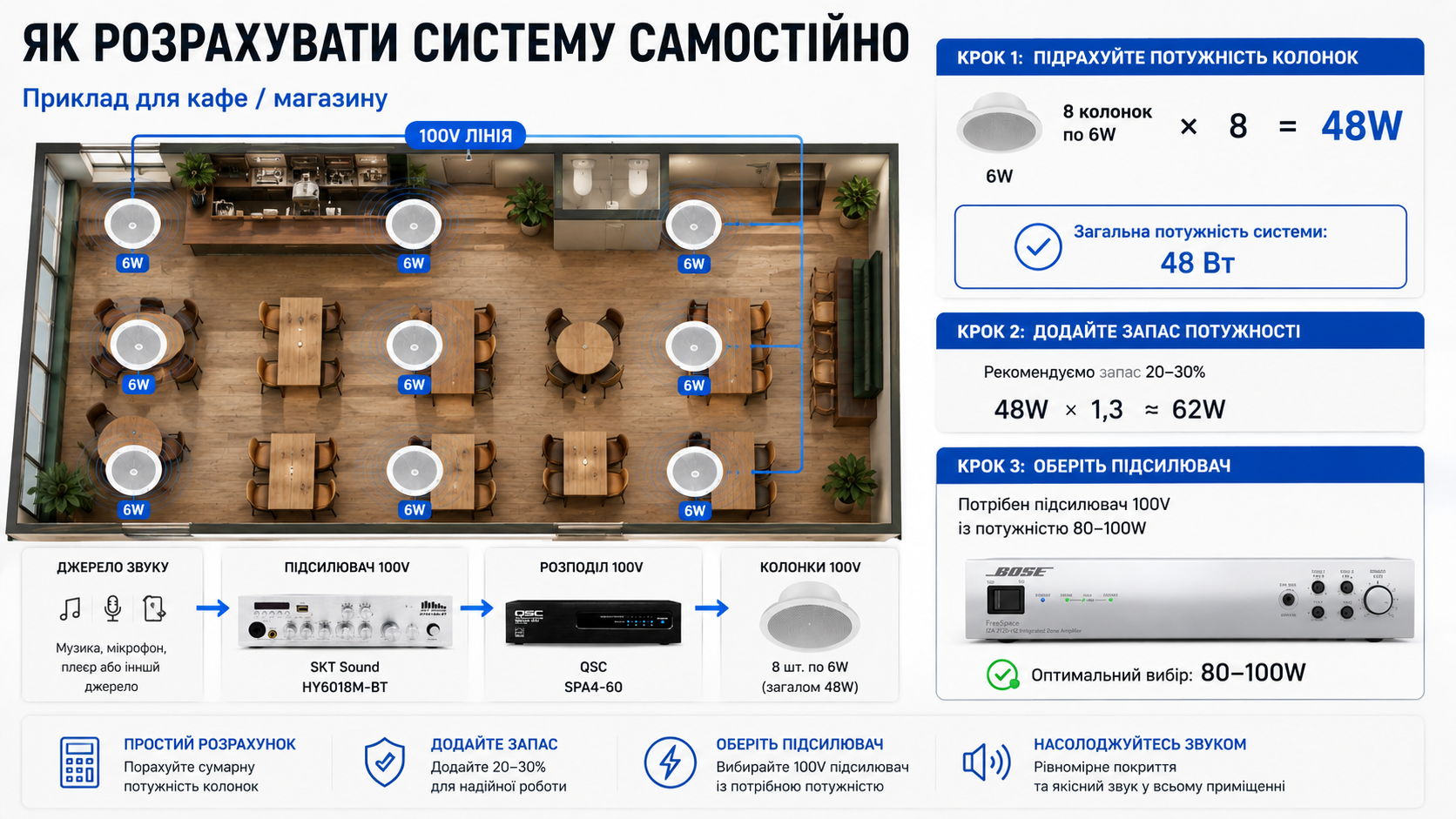

Як розрахувати систему самостійно

Гарна новина: базовий розрахунок 100V-системи значно простіший, ніж здається. Не потрібно бути інженером-акустиком, щоб впоратися з цим завданням.

Проста формула розрахунку

Потужність підсилювача ≥ Сума потужностей усіх колонок × 1,25
(коефіцієнт 1,25 - це запас 25%, який захищає підсилювач від перегріву і продовжує його ресурс)

Приклад 1 - кафе 100 кв.м.

Площа: 100 м². Висота стель: 3 м.

Рекомендований крок розташування стельових колонок: 3-4 м. Потрібно приблизно 6-8 точок.

Обираємо 8 стельових колонок із відводом 6 Вт кожна.

Сумарне навантаження: 8 × 6 = 48 Вт.

Підсилювач із запасом 25%: 48 × 1,25 = 60 Вт мінімум.

Підсумок: підсилювач на 80-100 Вт - оптимальний вибір.

Приклад 2 - магазин 300 кв.м.

Площа: 300 м². Висота стель: 4 м.

Потрібно приблизно 20-24 точки озвучування.

Обираємо 20 стельових колонок із відводом 6 Вт кожна.

Сумарне навантаження: 20 × 6 = 120 Вт.

Із запасом 25%: 120 × 1,25 = 150 Вт.

Підсумок: однозонний підсилювач на 150-200 Вт або двозонний на 2×100 Вт - залежно від планування.

Типові помилки при розрахунку

Брати підсилювач «впритул» без запасу потужності - призводить до перегріву і швидкого виходу з ладу.
Плутати сумарну потужність колонок із потужністю однієї колонки.
Не враховувати відводи потужності трансформатора - ставити всі колонки на максимальний відвід без необхідності.
Використовувати один підсилювач для зон із різними вимогами без зонування.

Монтаж і кабельна лінія

100V-системи терпимі до довгих кабельних ліній - однак це не означає, що кабель можна вибирати як заманеться. Адже неправильно підібраний провід зведе нанівець усі переваги стандарту.

Основні правила монтажу

Кабель: рекомендується використовувати акустичний кабель перерізом 1,5 мм² для ліній до 200 м і 2,5 мм² для довших трас.
Підключення колонок: паралельне. Кожна колонка підключається до загальної лінії паралельно - саме це дозволяє підсумовувати їхні потужності.
Екранування: для сигнальних ліній від джерела до підсилювача використовуйте екранований кабель - це захистить від наводок і завад.
Відстань: 100V-лінія впевнено працює на відстані до 300-500 метрів від підсилювача без помітних втрат якості.
Заземлення: підсилювач обов'язково має бути заземлений - це питання не лише якості звуку, а й безпеки.

Важливо: не прокладайте акустичний кабель 100V-лінії в одному пучку з силовими кабелями 220V. Це створює наводки і характерний низькочастотний гул у динаміках.

Часті помилки та міфи про 100V

Навколо трансляційних систем накопичилося чимало хибних уявлень. Розвіємо найпопулярніші - щоб ви не наступали на чужі граблі.

Міф	Реальність
«100V - це тільки для великих об'єктів»	Невелике кафе на 50 м² теж чудово озвучується трансляційною системою - особливо якщо потрібно кілька точок і можливість робити оголошення.
«Якість звуку гірша, ніж у Hi-Fi»	Для завдань фонового озвучування та оповіщення якість більш ніж достатня. Трансформатори сучасних брендів вносять мінімальні спотворення.
«Можна взяти будь-який потужний підсилювач»	Звичайний Hi-Fi або концертний підсилювач не вміє працювати з 100V-лінією. Потрібен саме трансляційний підсилювач із відповідним вихідним трансформатором.
«Чим більше колонок - тим гучніше»	Не зовсім. Додавання колонок збільшує покриття площі, а не гучність у конкретній точці. Гучність регулюється потужністю підсилювача і відводами трансформатора.
«Можна підключити звичайні колонки до 100V»	Ні. Без вбудованого трансформатора колонка буде пошкоджена. Для 100V-лінії потрібні спеціалізовані трансляційні гучномовці.

Підсумок

100-вольтова лінія - це стандарт, який десятиліттями вирішує реальні завдання на реальних об'єктах. Не модна новинка, не маркетинговий термін - а перевірена інженерна система, яка дозволяє озвучити великий простір надійно, гнучко і без зайвих витрат.

Запам'ятайте головне:

100V - для публічних просторів із великою кількістю точок озвучування.
Потрібен спеціалізований трансляційний підсилювач - не звичайний.
Колонки мають бути розраховані на 100V і оснащені трансформатором.
Потужність підсилювача - із запасом 25% від сумарного навантаження колонок.
Правильний кабель і грамотний монтаж - запорука довгої і безпроблемної роботи системи.

Якщо сумніваєтеся у виборі - краще проконсультуватися зі спеціалістом, ніж переплатити за непідходяще обладнання або переробляти все з нуля. Грамотно спроектована 100V-система прослужить вам без проблем багато років. Можете не сумніватися.
