Розрахунок потужності підсилювача: як не спалити систему

Знайома історія: хтось купує «потужний» підсилювач, ставить його на полицю - і через місяць колонки починають хрипіти, тріщати, а потім і зовсім замовкають. Або навпаки - підсилювач вибраний «із запасом по економії», а звук тихий, плаский і зовсім не такий, як обіцяв продавець. Чим потужніше - не означає чим краще. Правильна потужність завжди важливіша за максимальну.

У цій статті ми розберемо, як рахувати потужність грамотно - і для домашньої Hi-Fi-акустики, і для трансляційних систем у кафе, магазинах, школах і конференц-залах. Універсальних кнопок «зробити добре» тут немає, але є зрозуміла логіка, якої ми й будемо дотримуватися.

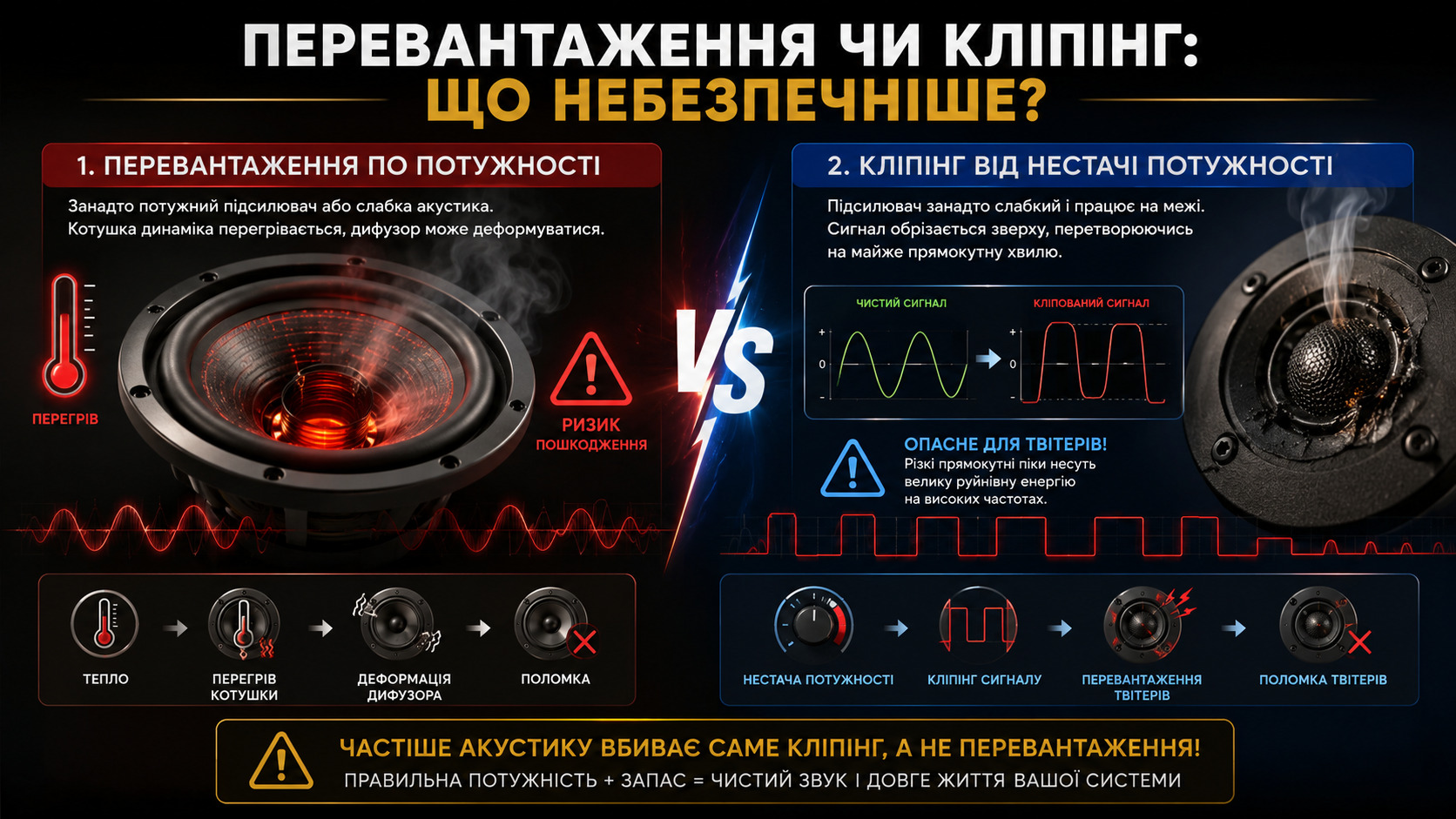

Що взагалі означає «спалити» акустику? На практиці це два зовсім різних, майже протилежних сценарії.

• Перевантаження за потужністю. Підсилювач занадто потужний для конкретної акустики, або акустика занадто слабка для підсилювача - і котушка динаміка перегрівається, дифузор деформується механічно.
• Кліпінг через нехватку потужності. Підсилювач занадто слабкий і працює на самому пределі своїх можливостей - сигнал «обрізається» зверху, перетворюючись на майже прямокутну хвилю з різкими гранями.

Парадокс у тому, що частіше акустику вбиває саме другий сценарій, а не перший. Слабкий підсилювач, який намагається видати голосність через силу, небезпечніший для твітерів, ніж чесна, але надлишкова потужність. Різкі, обрізані піки спотвореного сигналу несуть набагато більше руйнівної енергії на високих частотах, ніж чистий, навіть досить голосний звук.

Отже, справа не в одній цифрі на коробці підсилювача, а в балансі всієї системи. Щоб вибудувати цей баланс, потрібно спершу розібратися з базовими поняттями.

Чим нижчий опір акустики при тій самій напрузі, тим вище навантаження на підсилювач і тим більше струму він повинен віддати. Саме тому при паралельному підключенні кількох колонок до одного каналу загальний опір падає, а навантаження на підсилювач зростає - і це одна з найчастіших причин перегріву підсилювачів на практиці.

Як же розрахувати потужність правильно? Логіка відрізняється для побутової низькоомної акустики та для трансляційних 100V-систем, тому розберемо обидва випадки окремо.

Особливий випадок: сабвуфери та НЧ-канали

Сабвуфери потребують окремого, як правило більш щедрого запасу потужності. Басовий сигнал має яскраво виражений імпульсний характер - короткочасні, але дуже енергоємні всплески, - тому для НЧ-каналів краще закладати окремий канал посилення або моноблок, а не ділити загальний запас headroom рівно з середньочастотними та високочастотними динаміками.

• Підключення акустики з опором нижчим за мінімальний для підсилювача. Це різко збільшує струм через вихідні транзистори і призводить до їх перегріву, іноді за лічені хвилини роботи на високій голосності.
• Довга робота підсилювача «на пределі» голосності. Виникає кліпінг, спотворений сигнал із різкими гранями йде на твітери і поступово виводить їх із ладу.
• Незгодженість зон у багатозонній системі. Одна перевантажена зона забирає загальний ресурс підсилювача, і страждає якість звуку у всіх інших зонах одночасно.
• Ігнорування сумарного імпедансу при паралельному підключенні динаміків. Кожен доданий паралельно динамік знижує загальний опір кола, а струм через підсилювач зростає.
• Використання побутового підсилювача в комерційному приміщенні з довгим мовленням. Побутова техніка не розрахована на 10-12 годин безперервної роботи на день - недостатній тепловідвід із часом призводить до деградації компонентів.
• Відсутність захисту по струму та температурі в бюджетних моделях. Наявність захисних схем - не маркетингова опція, а необхідна умова довгої та безпечної роботи системи.

Як бачите, справа майже ніколи не зводиться до однієї цифри потужності на коробці. Підхід важливіший за цифру.

Як зрозуміти, що підсилювач або акустика вже на межі? Є кілька надійних сигналів.

• Хрипи, тріск або дзижчання на голосних піках сигналу.
• Корпус підсилювача відчутно гарячий уже після короткого часу роботи.
• Спрацьовує захист - підсилювач вимикається або індикатор починає блимати при звичайній, не екстремальній голосності.
• Помітне спотворення басу або високих частот при збільшенні рівня голосності.

При перших же ознаках варто знизити голосність і перевірити відповідність потужностей підсилювача та акустики - не чекаючи, поки проблема перейде у фізичну поломку.

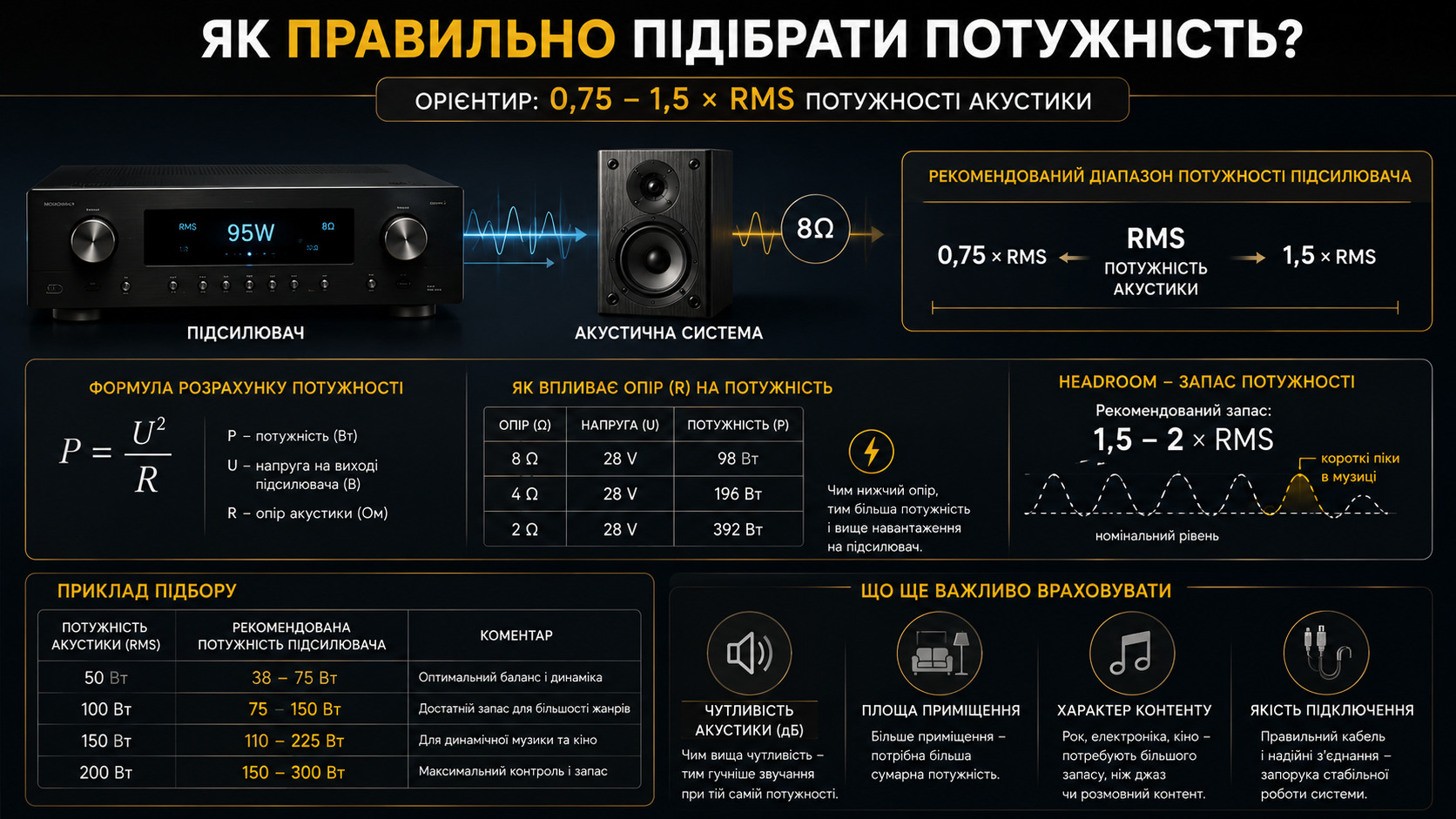

1. Дізнайтеся RMS-потужність акустики та її імпеданс.
2. Підбирайте підсилювач у діапазоні 0,75-1,5 від RMS акустики.

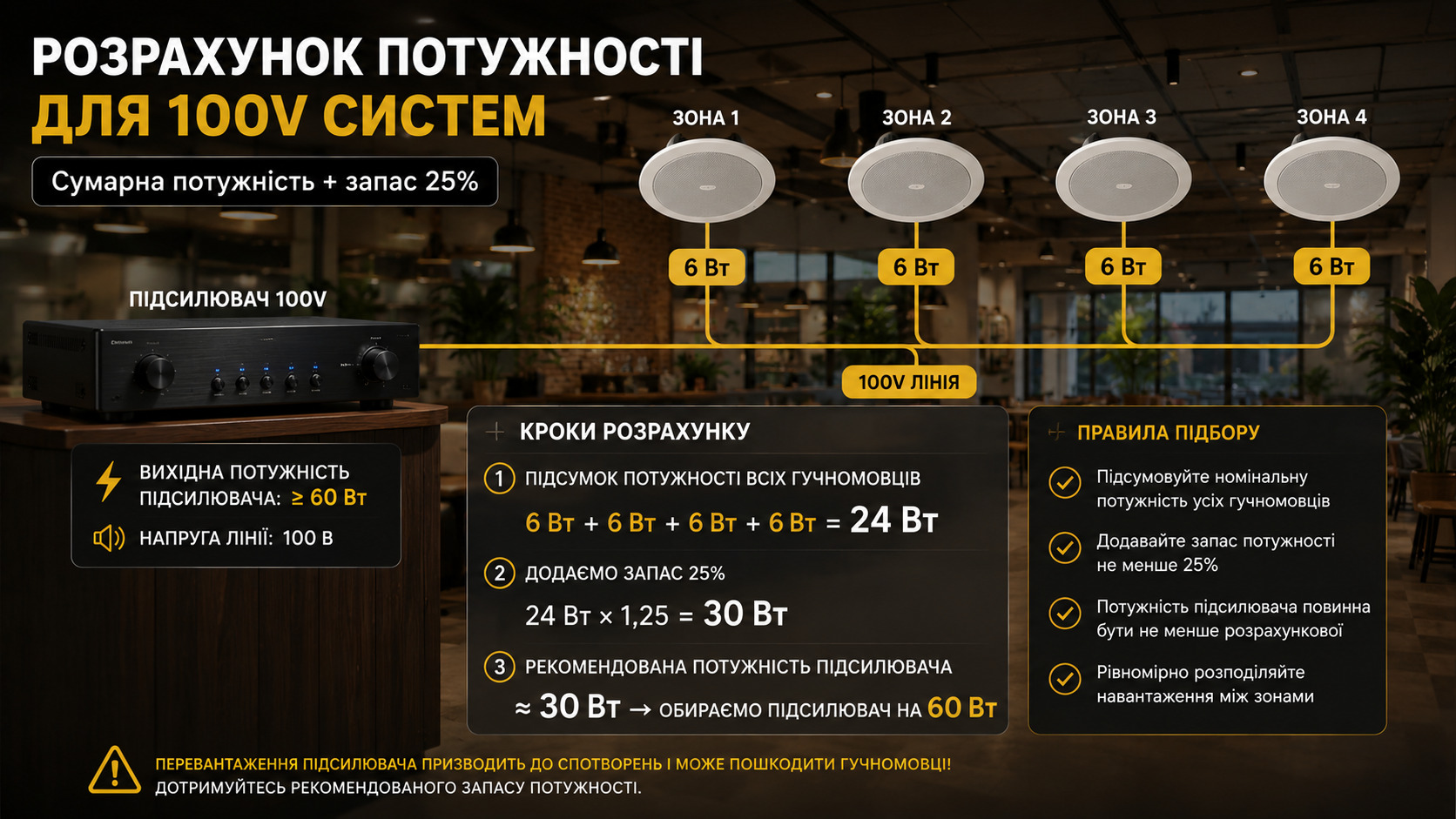

3. Перевірте сумісність за опором в Омах, а для 100V-систем - сумарне навантаження на кожну зону.
4. Закладіть запас headroom під динамічний контент.
5. Для комерційних і багатозонних об'єктів рахуйте навантаження кожної зони окремо.
6. Для сабвуфера передбачте окремий, підвищений запас потужності.
7. Не економте на моделях без теплового та токового захисту.

Розрахунок потужності підсилювача - це не складна інженерна задача, а кілька простих правил, які заощаджують і гроші, і нерви. Якщо дотримуватися балансу між RMS, імпедансом, чутливістю акустики та розумним запасом headroom, система працюватиме довго, рівно і без неприємних несподіванок. Коли параметри підібрані вірно, далі залишається справа за вибором конкретної моделі - чи то підсилювач потужності для дому, багатозонний трансляційний підсилювач для кафе чи ресивер із потрібною кількістю каналів. Можете не сумніватися - грамотний розрахунок того вартий.
