Скільки динаміків потрібно для рівного звуку в залі: пояснюємо

Два потужних динаміки по кутах - і здається, завдання вирішено. Але біля барної стійки гуркіт, біля вікна майже тиша, а гості в середині залу чують звук десь позаду-збоку. Знайома картина? Адже саме тут криється головна хиба при організації звуку в приміщенні.

Ця стаття не дасть вам чарівну цифру. Зате допоможе зрозуміти принцип - і тоді правильну кількість динаміків ви зможете визначити самі або грамотно поставити завдання спеціалісту.

Більшість людей, плануючи озвучення приміщення, починають рахувати динаміки. Це зрозуміло, але неправильно. Думати треба не про кількість, а про покриття зони.

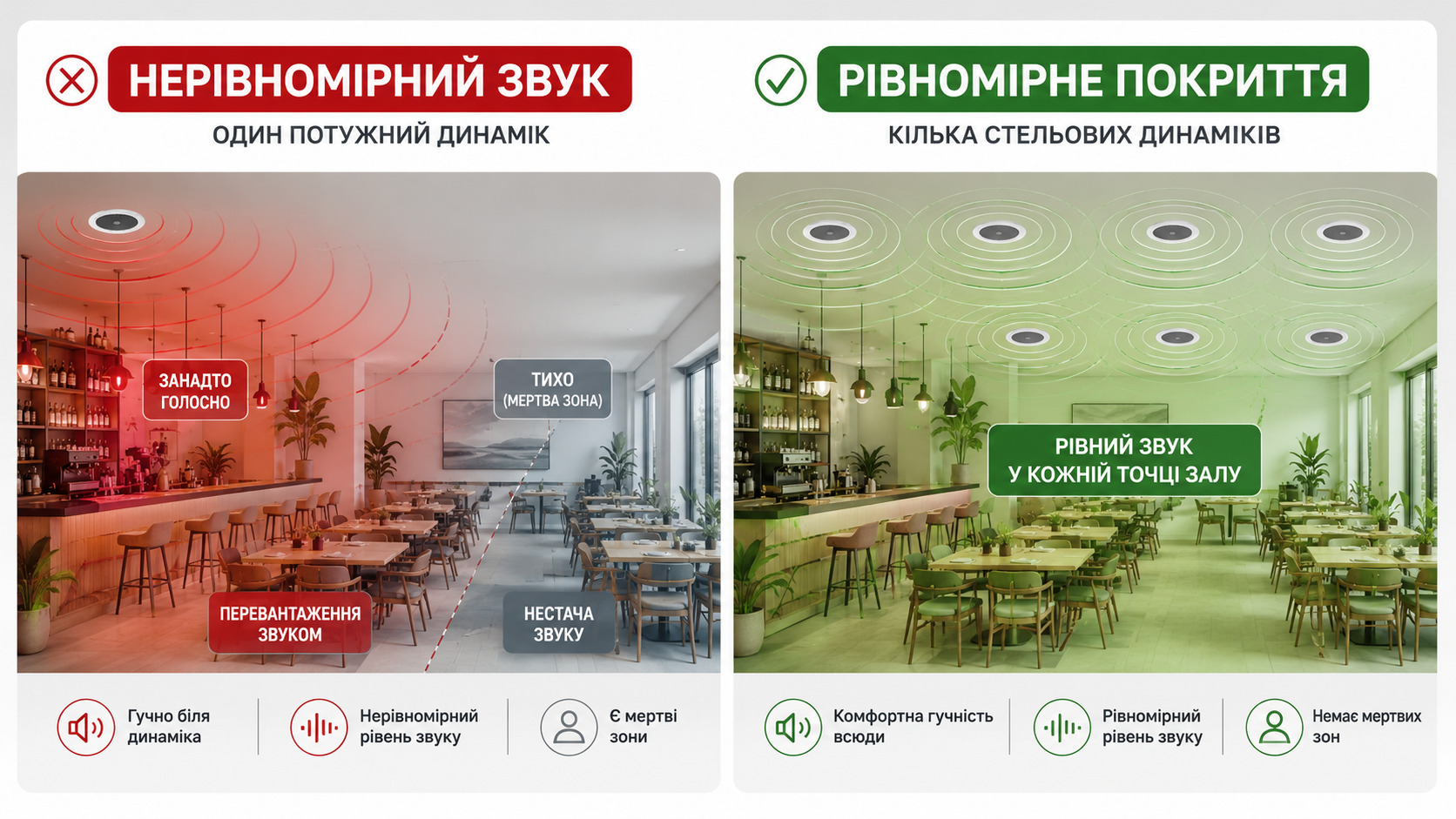

Уявіть освітлення кімнати. Одна яскрава лампочка на 200 Вт посередині стелі дасть світло - але кути залишаться в тіні. Кілька ламп по периметру створять рівномірне, комфортне освітлення без провалів. Зі звуком працює та сама логіка.

Професіонали називають це рівномірним звуковим полем - станом, при якому гучність і якість звуку однакові в будь-якій точці залу. Саме це і є метою. Кількість динаміків - лише інструмент для її досягнення.

Перш ніж думати про конкретні моделі та цифри, потрібно чесно відповісти на три питання про своє приміщення.

Площа і форма залу

Прямокутний зал 30 м² і Г-подібне кафе 30 м² - це зовсім різні завдання. У першому випадку достатньо симетричного розташування. У другому доведеться думати про кожне «крило» залу окремо. Колони, антресолі, барні стійки - все це створює акустичні перешкоди і мертві зони, які потрібно перекривати додатковими точками відтворення.

Висота стель

Що вища стеля, то складніше динаміку «дістати» до рівня вуха. При висоті 2,7-3,5 м стандартний стельовий динамік з кутом покриття 90° працює відмінно. При висоті 4-5 м і вище потрібні або динаміки з вужчою діаграмою спрямованості, або додаткові точки. Адже звук, пройшовши велику відстань, помітно втрачає рівень.

Призначення звуку

Це, мабуть, найважливіший фактор. Фонова музика в кафе, голосове оповіщення в торговому залі і живий виступ у конференц-залі - три зовсім різних завдання з різними вимогами до розташування і типу обладнання.

• Фонова музика - рівномірне негучне покриття всієї площі, пріоритет комфорту та ненав'язливості.
• Мовне оповіщення - висока розбірливість слова важливіша за музикальність, акцент на середніх частотах.
• Живі виступи - спрямований звук у зону аудиторії, часто з додатковими моніторами та сабвуфером.

Для більшості комерційних і громадських приміщень оптимальне рішення - розподілена система стельових динаміків. Суть проста: замість одного потужного джерела звуку використовується кілька динаміків меншої потужності, рівномірно розподілених по площі.

Чому це працює краще? Кожен динамік відповідає за свою невелику зону і робить це добре. Не потрібно гнати звук через весь зал з великою гучністю - він вже там, поруч з кожним слухачем, на комфортному рівні.

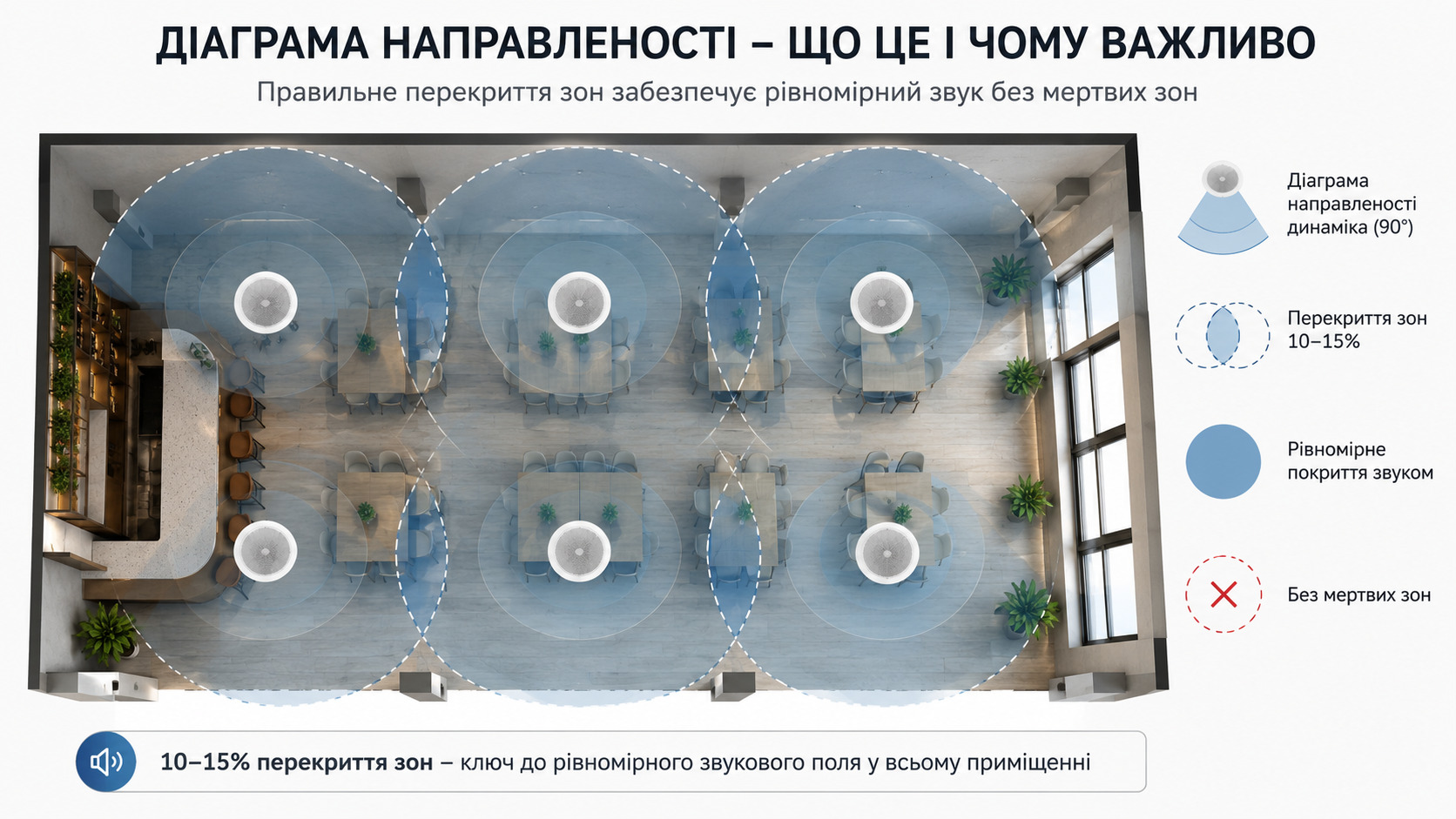

Діаграма спрямованості - що це і чому важливо

Кожен динамік «освітлює» простір під собою у вигляді конуса. Кут цього конуса - і є діаграма спрямованості, яку виробник вказує в характеристиках. Найчастіше це 90° або 120°. Що ширший кут, то більшу площу покриває один динамік на тій самій висоті.

Важливе правило: зони сусідніх динаміків повинні трохи перекриватися. Невеликий «нахлест» - близько 10-15% - усуває мертві зони між точками і забезпечує той самий рівний звук без провалів.

Точний розрахунок системи озвучення - робота для інженера з акустичним ПЗ. Але для попереднього розуміння масштабу завдання можна використати простий орієнтир.

При стандартній висоті стелі 2,7-3,5 м стельовий динамік з кутом покриття 90° впевнено озвучує площу близько 3-4 м² під собою. При куті 120° - до 5-6 м².

Нижче - таблиця-шпаргалка для первинної оцінки:

Цифри в таблиці - це стартова точка, а не остаточна відповідь. Форма приміщення, наявність перешкод, тип підлогового покриття та оздоблення стін можуть суттєво скоригувати розрахунок у будь-який бік.

Досвід монтажу сотень систем дозволяє виділити кілька сценаріїв, які повторюються знову і знову.

• Два динаміки по діагоналі великого залу. Між ними неминуче виникає зона з поганим покриттям. Динаміки чутно у «своїх» кутах, а центр залу страждає.
• Один потужний динамік «для економії». Поставити одне джерело і сподіватися на краще - це як повісити одну лампочку на 100 Вт і дивуватися, що в кутах темно. Потужність не замінює правильний розподіл.
• Динаміки направлені в стіну, а не вниз. Здається, що так звук «розлетиться» по залу. Насправді - перша поверхня на шляху звуку отримує максимум, решта - відбиття та каша.
• Ігнорування перешкод. Колона в центрі залу, низька антресоль, декоративні перегородки - все це створює акустичну тінь. За кожною серйозною перешкодою потрібна своя точка відтворення.
• Несинхронізовані зони. Якщо в одному залі працюють кілька незалежних джерел із затримкою навіть у кілька мілісекунд - виникає луна і «булькання». Всі динаміки однієї зони повинні працювати синхронно.

Обираючи стельові динаміки, ви неминуче зіткнетеся з двома режимами роботи. Зрозуміти різницю важливо ще до походу в магазин.

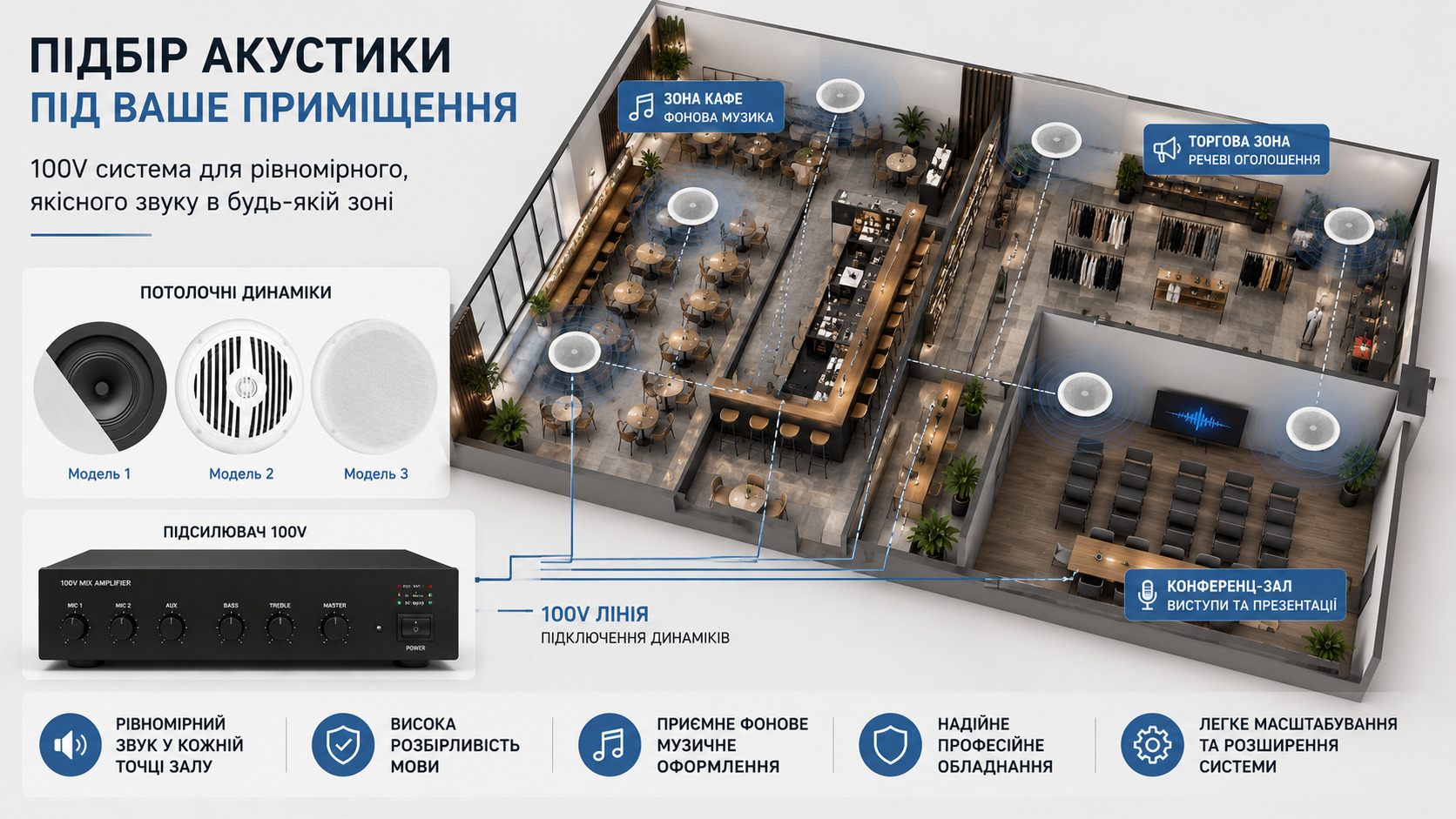

Для кафе, магазину, офісу або ресторану стандартом де-факто є система 100V. Вона дозволяє підключити до одного підсилювача десятки динаміків, організувати незалежні зони і прокласти кабель на будь-яку відстань без втрат. Багато сучасних моделей - комбіновані, підтримують обидва режими, і вибір здійснюється перемикачем на корпусі.

Ще один вибір, який доведеться зробити на етапі планування.

• Пасивні динаміки - потребують окремого підсилювача потужності. Це стандарт для більшості професійних систем. Підсилювач розміщується в технічній шафі, від нього кабельні лінії ідуть до всіх динаміків. Гнучко, масштабовано, надійно.
• Активні динаміки - зі вбудованим підсилювачем. Не потрібен окремий підсилювач, простіший монтаж. Хороше рішення для невеликого приміщення з однією-двома точками, коли тягнути кабель від центрального підсилювача недоцільно.

Для розподіленої системи з 6 і більше точок ми рекомендуємо пасивні динаміки з центральним підсиленням. Це простіше в обслуговуванні і надійніше в довгостроковій перспективі.

Перш ніж обирати конкретні моделі, дайте відповідь на ці питання. Що точніші відповіді - то точнішим буде результат.

1. Яка площа приміщення в м² і його форма (прямокутник, Г-подібне, з нішами)?
2. Яка висота стель?
3. Яке завдання - фонова музика, мовне оповіщення або і те, і інше?
4. Чи є в залі перешкоди: колони, антресолі, перегородки?
5. Чи потрібне зонування - різний рівень або різний контент у різних частинах залу?
6. Які умови експлуатації - звичайне приміщення, кухня з вологістю, відкрита тераса?
7. Чи є вже підсилювач або система будується з нуля?

Якщо хоча б на три питання з цього списку у вас немає чіткої відповіді - краще проконсультуватися зі спеціалістом до покупки, а не після монтажу. Переробка обходиться дорожче, ніж правильно складений проект.

Коли відповіді на питання чеклиста є - підбір конкретних моделей стає простим і зрозумілим завданням. Адже кожен параметр фільтрації в каталозі безпосередньо відповідає одній з ваших відповідей.

У каталозі стельових динаміків Monoistereo представлено понад 190 моделей від провідних брендів - SKY SOUND, JBL, AUDAC, Yamaha, BOSE, RCF та інших. Фільтри дозволяють одразу звузити вибірку за ключовими параметрами:

• Потужність - від 6 до 150 Вт;
• Діаметр динаміка - від 2" до 8" і більше;
• Режим роботи - 8 Ом, 100V, комбінований;
• Тип - активний або пасивний;
• Вологостійкість - включаючи моделі IP66 для кухонь і відкритих просторів;
• Колір - білий або чорний, під інтер'єр.

Рівний звук у залі - це не питання бюджету і не питання потужності. Це питання правильного підходу. Зрозумійте завдання, порахуйте зони, оберіть відповідний режим роботи - і результат вас не розчарує. Можете не сумніватися.
